Voorbeeld gereedschapskist in SketchUp

Uitleg voorbeeld.

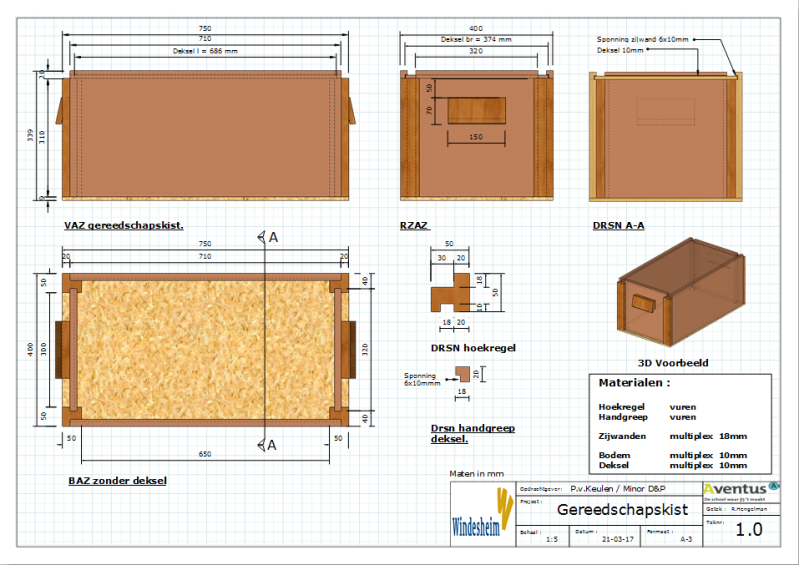

Hieronder zie jij hoe een mogelijke gereedschapskist eruit kan zien als we hem hebben uitgetekend in SketchUp. Het voorbeeld is niet echt een bijzondere kist en er zijn vast wel heel veel onderdelen die jij anders zou maken bij jou kist. Denk hierbij aan het deksel hoe je het open wilt maken, hoe je de kist op slot wil doen, moeten er laden in of hoe wil jij de kist van binnen indelen. Heel veel zaken waar jij zeker bij het ontwerp over na moet denken.

Hoe kun jij het voorbeeld gebruiken.

Omdat dit de eerste keer wordt dat jij zelfstandig het tekenwerk uit gaat voeren hebben wij hieronder een voorbeeld van hoe jij de tekening op kan zetten. Het bestand zelf is ook toegevoegd, zodat je onderdelen hieruit kan gebruiken of beter kunt bekijken. Daarnaast kan jij alle informatie over de tekening indeling, schaal, legenda etc. etc. terug vinden in het naslag werk tekenen.

Beperkingen SketchUp Make.

Voor het uitprinten van jouw tekening moeten er ook maten en een tekening indeling bijkomen, helaas is SketchUp Make hierin beperkt en zullen we daarom schermafbeeldingen gaan plakken op een A3 papier in Word. Hier zal de docent in de lessen op terug komen.

Voor het downloaden van het bestand moet je SketchUp selecteren om het bestand te openen als het op je computer staat. Bij het openen zal het bestand in 3D zichtbaar zijn, door op Topview te klikken kijk je van bovenop de tekening. Hierdoor kun je een view maken om de tekening op 3D uit te printen.



Overleg met je docent of instructeur als je zover bent om het geheel te voorzien van maatvoeringen en om het uit te printen.
